LED 视频控制器

产品简介
双路4K60点对点超高清信号输入HDMI 2.1 8K极高清分辨率输入40个千兆网口，2600万带载点最宽32768像素，最高32768像素支持6个图层，2路D

产品型号：MX40 / MX30 / MX20 / MX10

更新时间：2026-03-18

厂商性质：

访问量：

产品中心

product

新闻中心

News Center

功能特性

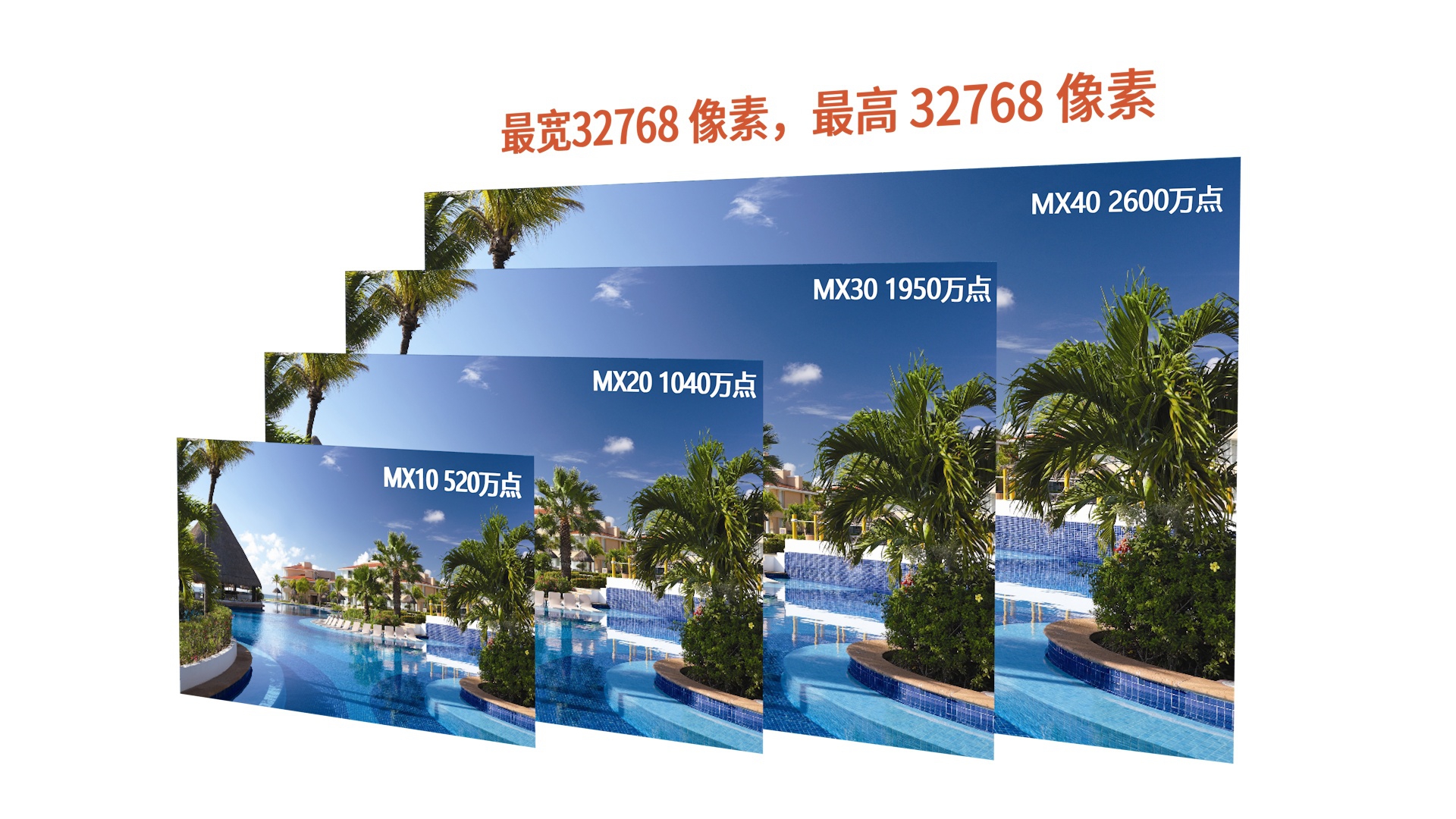

MX10 10个网口、MX20 20个网口、MX30 30个网口、MX40 40个网口，支持从520万至2600万范围带载点，最大宽度32768点，最大高度32768点

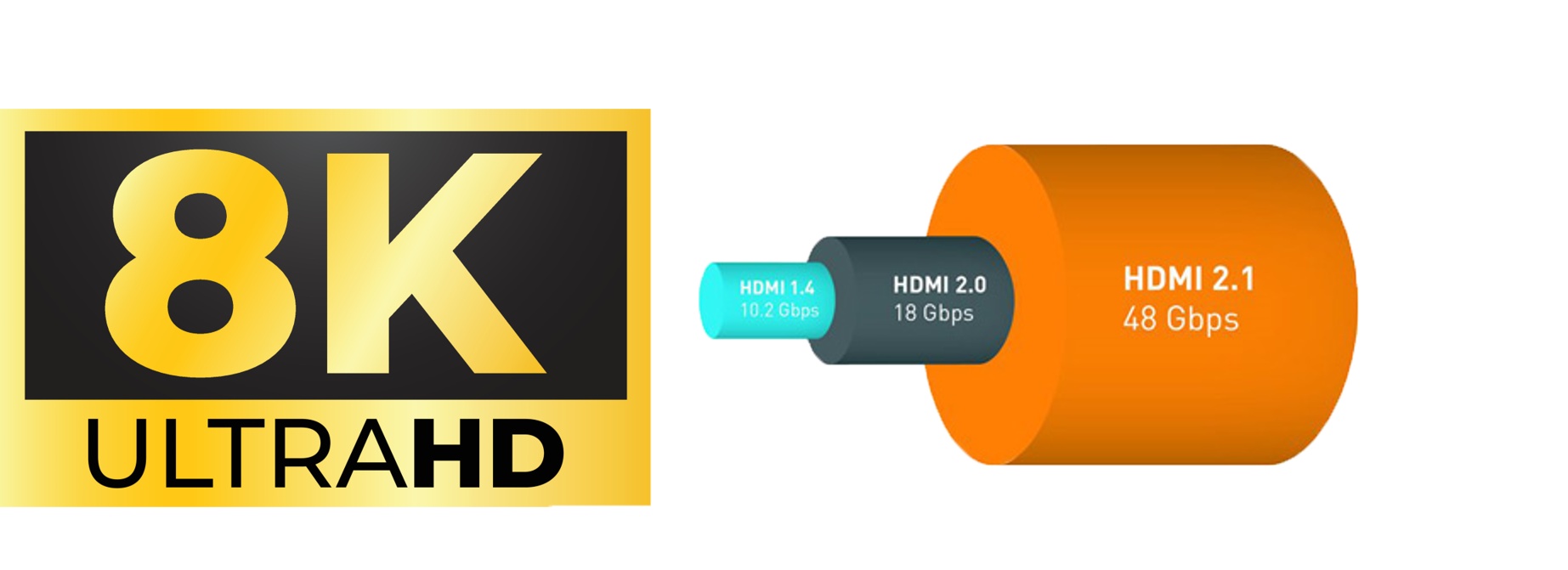

支持HDMI 2.1极高清信号直显，支持48Gbps全带宽HDMI 2.1标准，轻松实现单线极高清直显LED应用

支持2路4K和4路2K信号输入，支持背景底图、窗口任意布局漫游叠加，支持硬件滚动字幕

支持120Hz主动式3D立体图像显示，支持模拟音频信号输入输出

全系列标配4K输入接口，支持8K输入接口，支持模拟音频接口

技术参数

产品功能参数对比

型号	MX10	MX16	MX16A	MX20	MX30	MX40
带载能力	650万	1040万	1040万	1040万	1950万	2600万
宽高极限	最宽 10240最高 8192	最宽 16384最高 8192	最宽 16384最高 8192	最宽 16384最高 8192	最宽 24576最高 24576	最宽 32768最高 32768
输入接口	HDMI2.0 x1DP1.2 x1Audio in x1	HDMI1.3 x4HDMI2.0 x1DP1.2 x1	HDMI1.3 x4HDMI2.0 x1DP1.2 x13D SYNC IN x1	HDMI1.3 x4HDMI2.0 x1DP1.2 x1Audio in x1	HDMI1.3 x4HDMI2.0 x1HDMI2.1 x1DP1.2 x1Audio in x1	HDMI1.3 x4HDMI2.0 x1HDMI2.1 x1DP1.2 x1Audio in x1
2K输入	N	4	4	4	4	4
4K输入	2	1	1	2	2	2
8K 输入	N	N	N	N	1	1
输出接口	网口 x10Audio Out x1	网口 x20HDMI1.3 x1	网口 x20HDMI1.3 x13D SYNC OUT x1	网口 x20Audio Out x1	网口 x30Audio Out x1	网口 x40Audio Out x1
音频功能	支持	N	N	支持	支持	支持
监看功能	N	支持	支持	N	N	N
3D立体	N	N	支持	N	N	N
图层数量	3	5	5	7	7	7
背景底图	支持	N	N	支持	支持	支持
场景数量	512	512	512	512	512	512
管理控制	TCP/IP RS232	TCP/IP RS232	TCP/IP RS232	TCP/IP RS232	TCP/IP RS232	TCP/IP RS232
