MM5000飓风拼接处理器

产品简介
MM5000飓风拼接处理器集多路高清、超高清视频信号采集、实时高分辨率数字图像处理、复杂图像变换处理等高端图像处理功能于一身，具有强大的信号处理能力。该设备可适

产品型号：MM5000

更新时间：2026-05-27

厂商性质：

访问量：

产品中心

product

新闻中心

News Center

MM5000飓风拼接处理器集多路高清、超高清视频信号采集、实时高分辨率数字图像处理、复杂图像变换处理等高端图像处理功能于一身，具有强大的信号处理能力。该设备可适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、商业销售等行业。

功能特性

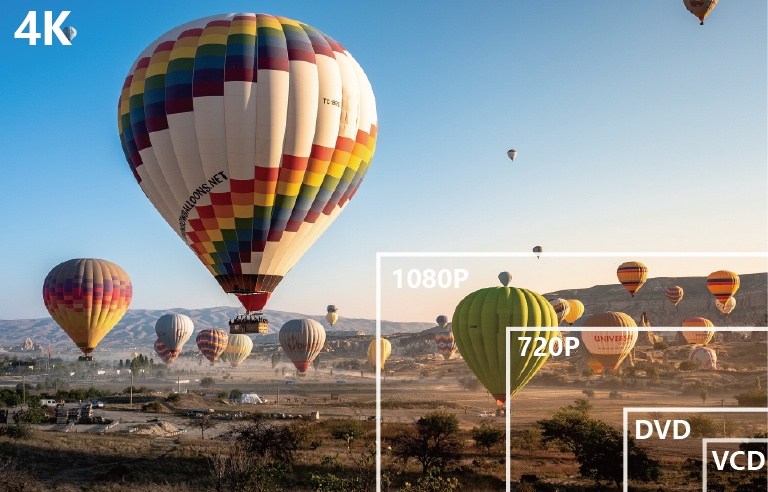

全面支持4K传输，包括DP/HDMI/DL-DVI 4K；

支持4K信号的开窗漫游

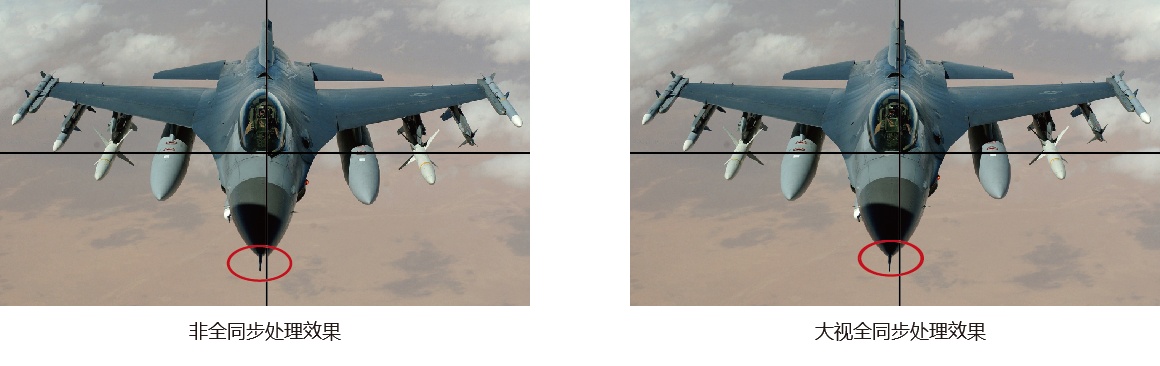

保证所有输出严格全同步，所有在多屏间和各屏幕内都保持画面无任何撕裂

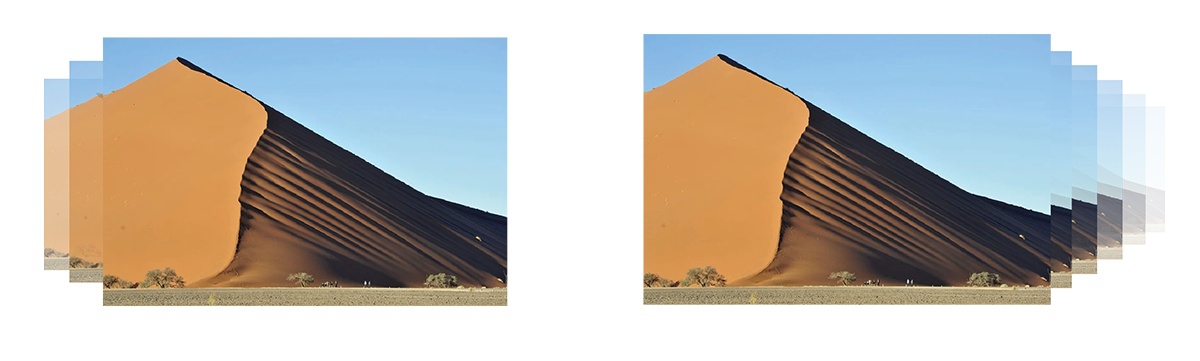

单卡25G的交换带宽和专业的全帧保持技术使得所有路径及通道保证不损失刷新率

单个物理拼接单元最大可开8路高清窗口，支持窗口任意漫游、缩放、画中画显示等

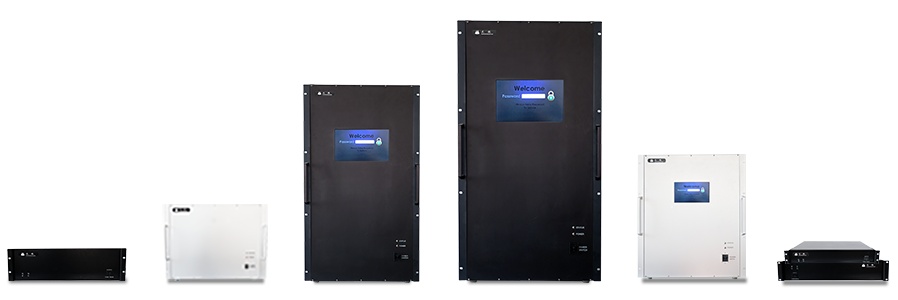

从1.5U到26U机箱选择，最大支持288路输入，160路输出，适应任何复杂工程需求

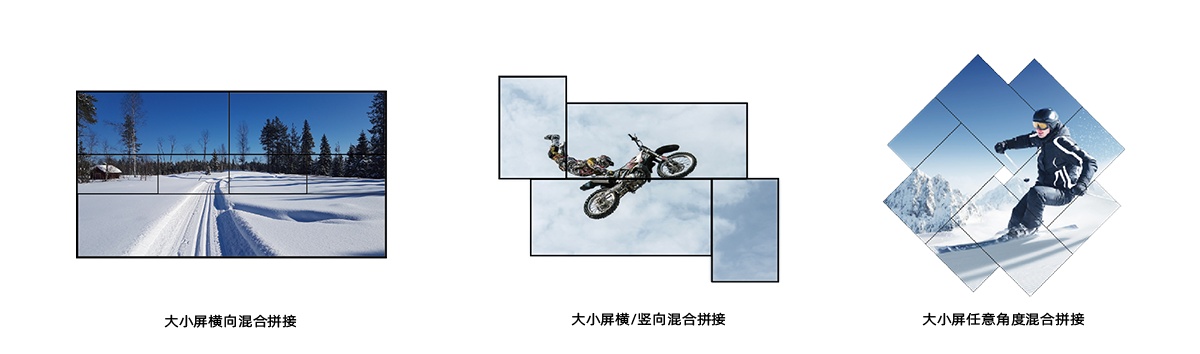

支持任意角度（0-360）旋转和任意间距创意拼接，支持大小屏混合拼接，支持LED/LCD/投影混合拼接

技术参数

产品型号	MM5000飓风系列拼接处理器
输入信号
输入板卡及信号支持	多种输入卡可任意组合：DVI-M、HDMI、Displayport、VGA、DVI、DualLink DVI、SDI、CVBS、HDBaseT、YPbPr/YCbCr、IP、光纤等 DVI-M通用接口可以通过无源转换接头支持HDMI、DVI、VGA、YPbPr、Cvbs任意一种信号输入 Displayport 1.2/HDMI 2.0卡支持4K@60Hz、8K@30Hz及自定义极高清分辨率 Displayport 1.1/HDMI 1.4b/Duallink DVI卡支持4K@30Hz及自定义超高清分辨率
最大输入板卡数量	3块/1.5U；2块/2U；5块/3U；10块/8U；20块/12U；20块/18U；40块/26U
功能参数
控制规模	单台最大可控制160块屏幕
图形图像处理能力	支持单屏画面分割、画面叠加及跨屏显示。支持所有输出全同步输出，支持实时回显。支持图像的任意叠加、漫游、移动、缩放、裁剪等。支持字符叠加。支持任意矩形拼接，支持输出重映射。支持画面任意旋转、任意间距创意拼接。（可选）
控制参数
网络控制	1个RJ－45接口，10M/100M自适应，支持开放API；支持Ipad，Android，Webos（Pro可选）控制。
串口控制	2个RS－232，可以支持对外联的矩阵、屏幕等第三方设备的控制。
面板控制	支持脱机图形化触控屏控制，支持实时状态显示（可选）
电气规范及可靠性
工作电压	AC电源线、1.5m RS232串口线和2米RJ45网线、软件 CD
