产品简介
E3000L 拼接处理器是上海大视针对LED拼接大屏所推出的超高清无损处理器，具有丰富板卡接口选择与机箱规模选项。该高性能视频图像处理系统采用了纯硬件线速处理F
E3000L 拼接处理器是上海大视针对LED拼接大屏所推出的超高清无损处理器，具有丰富板卡接口选择与机箱规模选项。该高性能视频图像处理系统采用了纯硬件线速处理FPGA架构，可实现多种不同信号的无损传输，支持信号漫游开窗、缩放、信号无缝切换、去边、倍线、字符叠加等显示功能。同时场景管理，EDID管理等功能一应俱全。
4K/8K多路超高分信号无损处理，全帧保持技术无丢帧现象
超并行处理、全同步处理架构，保证全同步、无撕裂
输入输出支持自定义任意拼接，针对LED的非标拼接充分考虑
支持最大6组屏控制，支持多种显示介质混合拼接，创意拼接选项
接口选项丰富，支持4K@60Hz超高分，支持IP解码输入
支持HDMI、DVI、光纤接口输出，支持IP网络监看
IPAD\Android平板控制

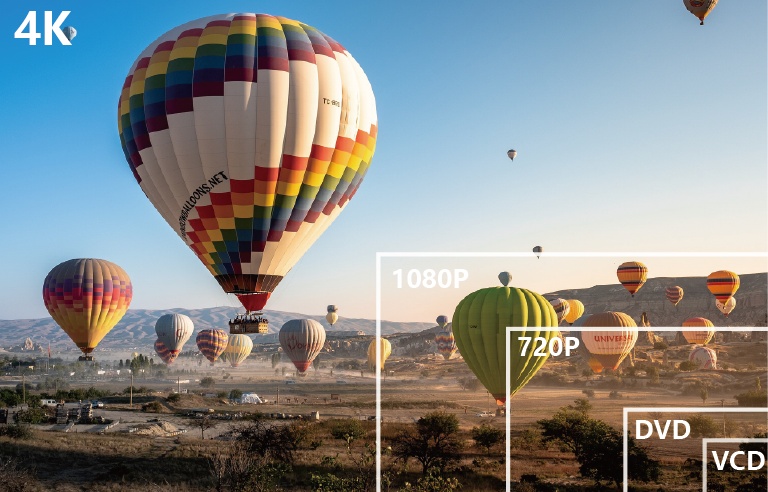

全面支持4K信号，包括DP/HDMI 4K；
支持4K信号的开窗漫游

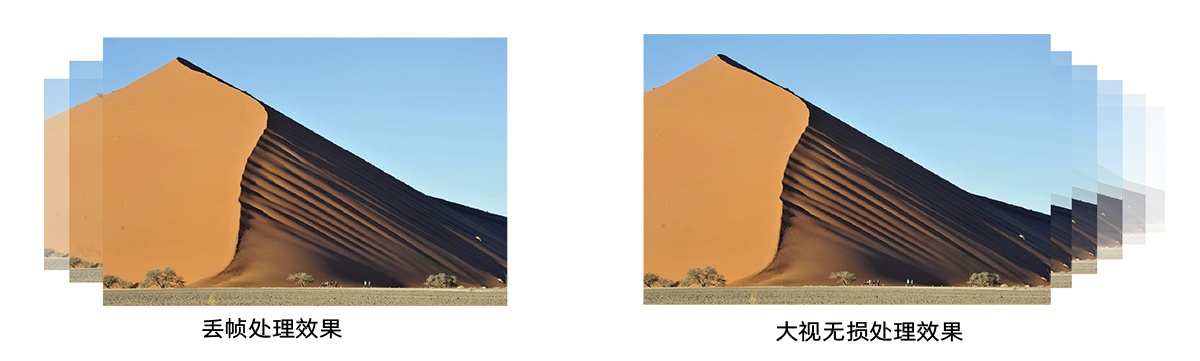

处理器所有输出路径及通道保证不损失刷新率，大视专业的全帧保持技术保证无丢帧现象（真正做到60Hz不丢帧）

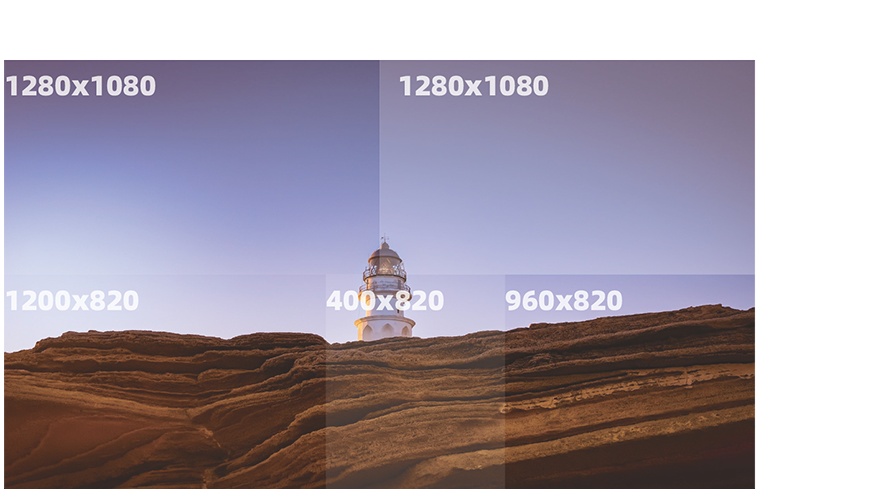

输出端口可自定义分辨率和有效区域，支持4096X4096范围内自定义分辨率，适应不同点距、非标画面的完美显示
支持IP预览卡 实时图像预览，支持网络IP解码输入，

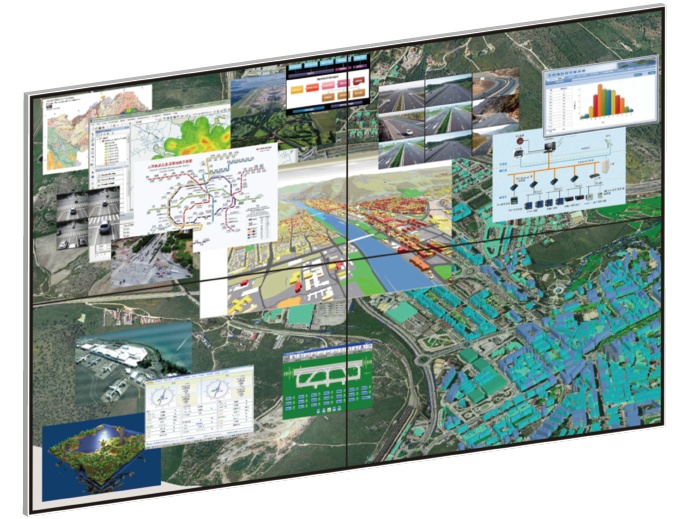

单个物理拼接单元最大可开8路高清窗口，支持窗口任意漫游、缩放、画中画显示等
| E3000L 拼接处理器-技术参数 | |
| 产品型号 | E3000L |
| 输入信号 | |
| 输入板卡及信号支持 | HDMI、DVI、Displayport、IP解码 |
| Displayport 1.2/HDMI 2.0卡支持4K@60Hz、8K@30Hz及自定义极高清分辨率 | |
| HDMI 1.4b/卡支持4K@30Hz及自定义超高清分辨率 | |
| 最大输入板卡数量 | 3张/2U; 9张/3U；10张/4U； |
| 输出信号 | |
| 输出信号支持 | DVI-I、HDMI、光口，IP预览 |
| 功能参数 | |
| 输出板卡数量 | 2张/2U; 5张/3U；6张/4U； |
| 图形图像处理能力 | 支持单屏画面分割、画面叠加及跨屏显示。 |
| 支持所有输出全同步输出，支持实时回显。 | |
| 支持图像的任意叠加、漫游、移动、缩放、裁剪等。 | |
| 支持字符叠加。 | |
| 支持任意矩形拼接，支持输出重映射。 | |
| 支持画面任意旋转、任意间距创意拼接。（可选） | |
| 控制参数 | |
| 网络控制 | 1个RJ－45接口，10M/100M自适应，支持开放API；支持Ipad，Android，Webos（Pro可选）控制。 |
| 串口控制 | 2个RS－232，可以支持对外联的矩阵、屏幕等第三方设备的控制。 |
| 面板控制 | 支持脱机图形化触控屏控制，支持实时状态显示（可选） |
| 电气规范及可靠性 | |
| 工作电压 | AC输入100V~240V宽电压，50/60Hz |
| 整机功耗 | 根据实际输入输出卡配置情况 |
| 工作温度 | 0-50摄氏度 |
| 工作湿度 | 15-85% |
| 操作系统 | 无操作系统纯硬件 |
| 启动时间 | 小于3秒 |
| 产品重量 | 根据实际配置 |
| 附件 | AC电源线、1.5m RS232串口线和2米RJ45网线、软件 CD |
