几何校正模块

产品简介

该设备采用上海大视第三代调整技术、非线性多滤波器技术和纹理补偿技术,保证画质完整,能够对输入的图像信号进行实时的弧形,桶形,球面和其他多异形图像校正。同时,设备

产品型号:
更新时间:2026-03-12
厂商性质:
访问量:

该设备采用上海大视第三代调整技术、非线性多滤波器技术和纹理补偿技术,保证画质完整,能够对输入的图像信号进行实时的弧形,桶形,球面和其他多异形图像校正。同时,设备易用的配套软件,支持非常灵活快捷的实时9点变形技术,方便调试人员的操作。

  • MG300/MG310可接入DVI-D/HDMI信号,单机支持800x600-1920x1200

  • MG300/MG310支持DVI-I信号输出

  • MG400/MG410可接入HDMI2.0信号,单机支持1024x768@60Hz-4096x2400@60Hz

  • MG400/MG410支持HDMI2.0信号输出

  • 工业级可靠性设计与ESD保护性能


功能特性

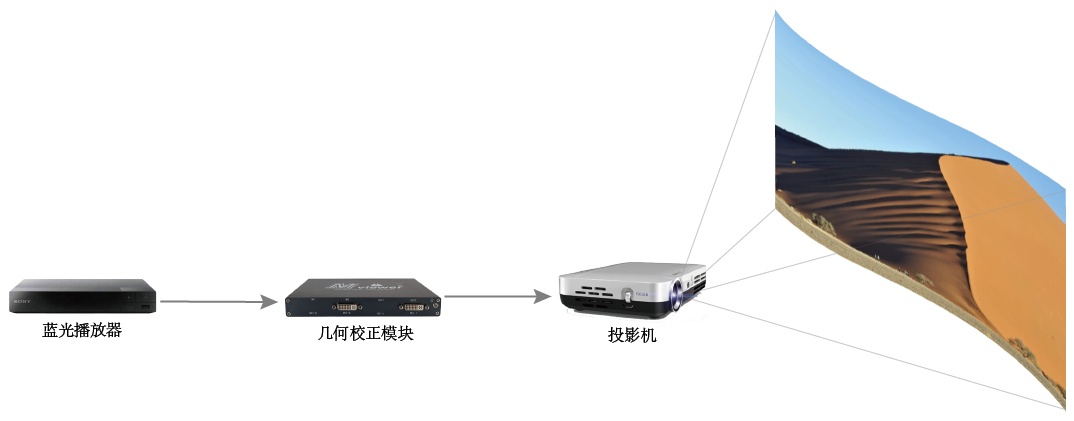

高分信号支持

通过外置硬件轻松实现任意非规则面投影,设备可支持HDMI/DVI信号传输,分辨率可支持到4K

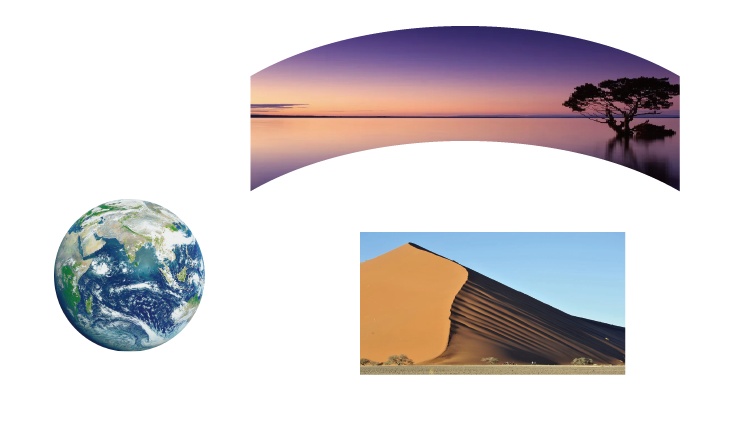

丰富校正功能

支持任意可调融合带宽度,专业的非线性几何校正技术,精细网格调试,可实现弧形,桶形,球面和其他多异形图像校正

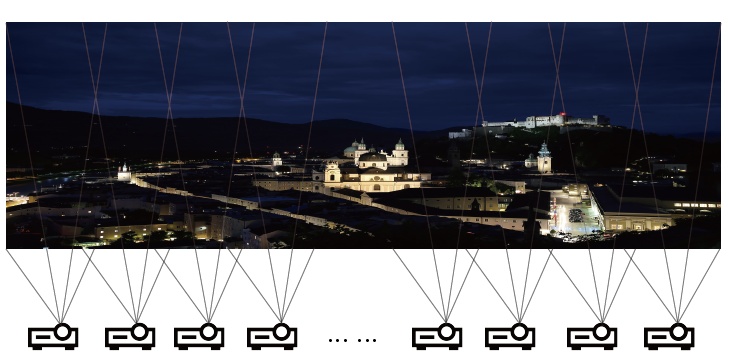

灵活扩展

通过阵列式扩展轻松实现分布式多通道融合



系统管理

设备可支持挂耳选项,上机架安装,统一管理


技术参数

几何校正模块-技术参数

型号MG300MG310MG400MG410
输入连接器一个 DVI-D/HDMI支持HDCP(可接蓝光播放器); 一个RS232控制接口2路HDMI2.0输入 可做备份输入
输出连接器DVI-I(支持VGA和DVI同时输出)2路HDMI2.0备份输出
输入输出分辨率800x600到1920x1200 (输入输出分辨率可以不同)1024X768 60Hz到4096x2400 60Hz
色差校正支持RGB或者纯白校正支持RGB或者纯白校正
边缘融合N0-1024像素;四边融合;支持多曲线融合;提供 Alpha,p,Gamma参数调整N0-2048像素;四边融合;支持多曲线融合;提供 Alpha,p,Gamma参数调整
漏光和暗场补偿N提供融合区,非融合区,漏光带的暗场补偿NN
几何变形能力9点任意平面变形校正,弧形校正,桶型校正,异形校正9点任意平面变形校正,弧形校正,桶型校正,异形校正
支持非线性几何校正可支持1024x1024网格调整可支持32x32网格调整
(any warp)
操作系统无操作系统纯硬件无操作系统纯硬件/通过网口调试。
启动时间小于5秒小于5秒
产品重量根据机箱具体配置决定根据机箱具体配置决定
产品功耗10W/通道20W/通道
工作/存储温度0-50摄氏度0-50摄氏度
工作湿度15-85%15-85%
电源12V 2A AC-DC电源12V 2A AC-DC电源
