产品简介
MM5000X混合矩阵是上海大视研发的一款高性能信号切换器。该设备采用超并行处理机制和全同步处理架构，实现多信号无缝切换功能。同时支持输出信号无级缩放和直通功能
MM5000X混合矩阵是上海大视研发的一款高性能信号切换器。该设备采用超并行处理机制和全同步处理架构，实现多信号无缝切换功能。同时支持输出信号无级缩放和直通功能，可扩展支持4K/8K多路超高分信号分割功能，可广泛应用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、商业销售等行业。

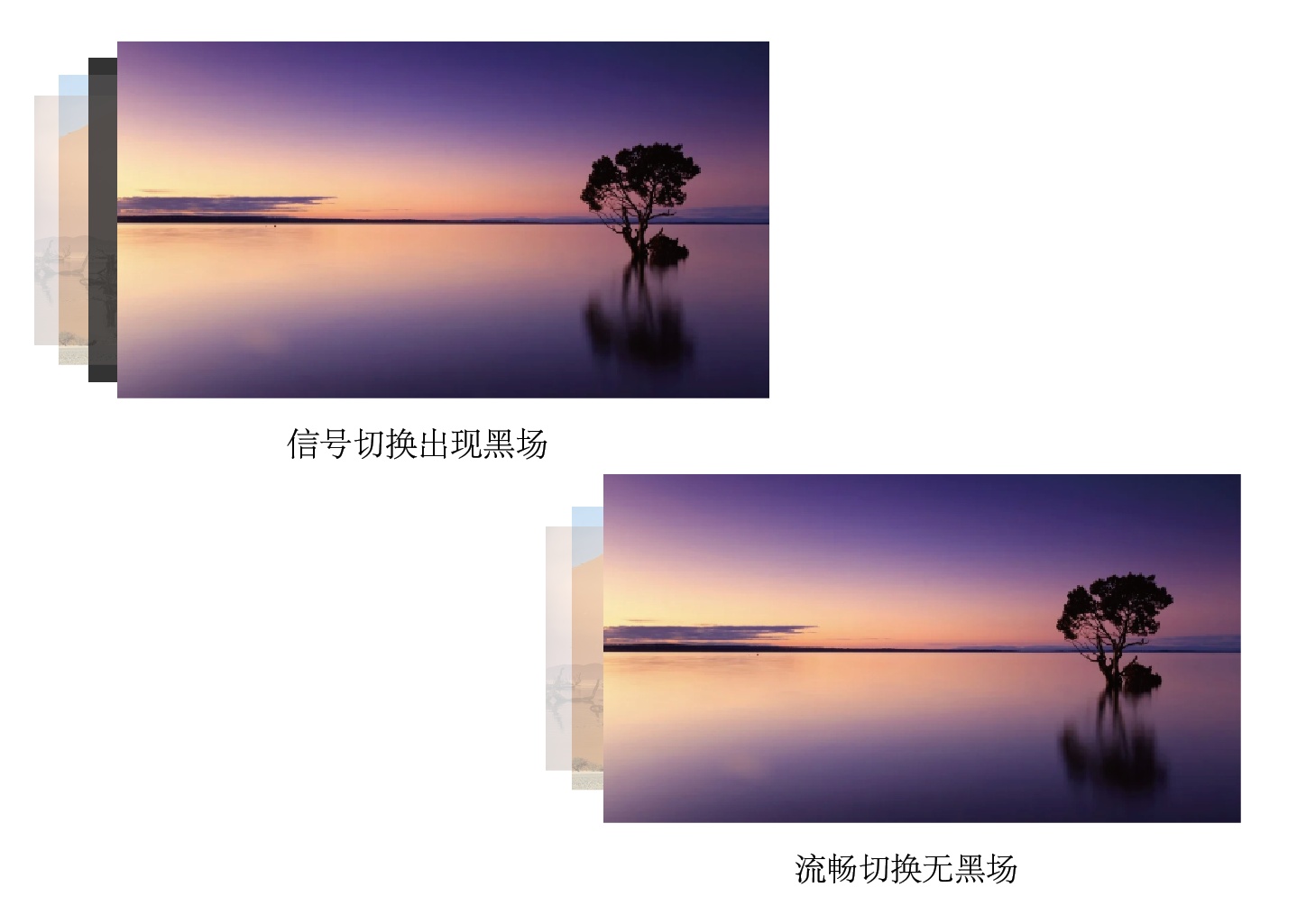

超并行处理机制和全同步处理架构，实现真正的无缝切换、无黑场
支持输出信号无极缩放和直通功能
支持HDMI/DL-DVI/DP4K信号传输
支持多路8K/4K超高分信号分割功能，或自定义非标分辨率
独特的DVI-M输入卡支持接入多种信号
采用背板交换技术、模块化结构设计，支持板卡热插拔，易于后期升级维护
支持可选冗余电源，可选触控屏面板可视化操作
支持可选音频处理功能
通过内建无级缩放功能，即使非相同分辨率的信号源也保证切换得无缝平滑

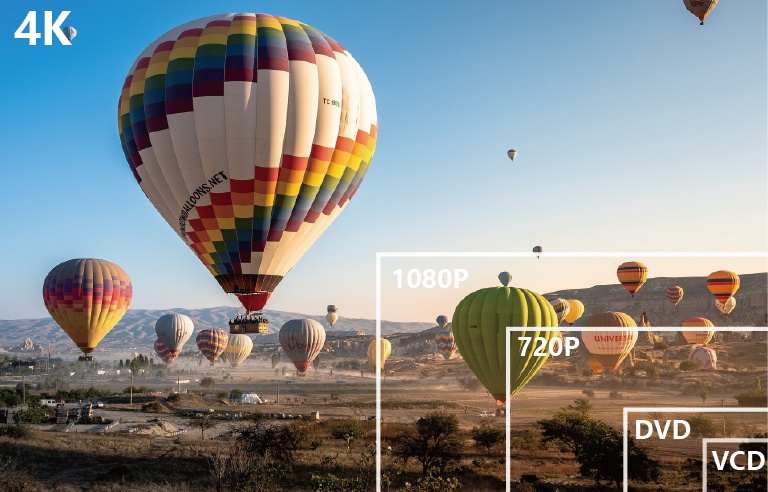

全面支持Displayport/HDMI/Duallink DVI 4K，4K信号切换管理轻松实现

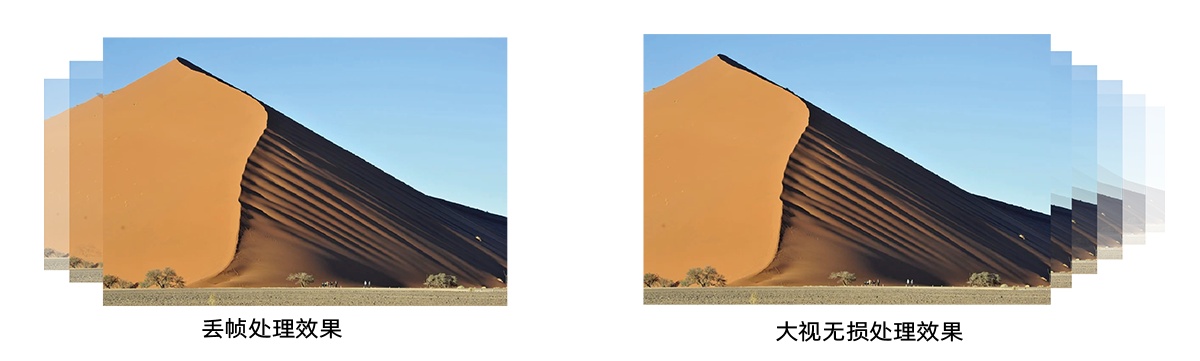

相比传统混合矩阵，大视混合矩阵单卡实现25G带宽，完全满足无损4K/8K切换的带宽要求，保证所有输出路径及通道保证不损失刷新率
支持多路超高分信号同时同步输入到输出，支持可选的超高分信号切割到多个高分信号，全画面保证4:4:4 像素无损处理，分毫毕现的显示效果

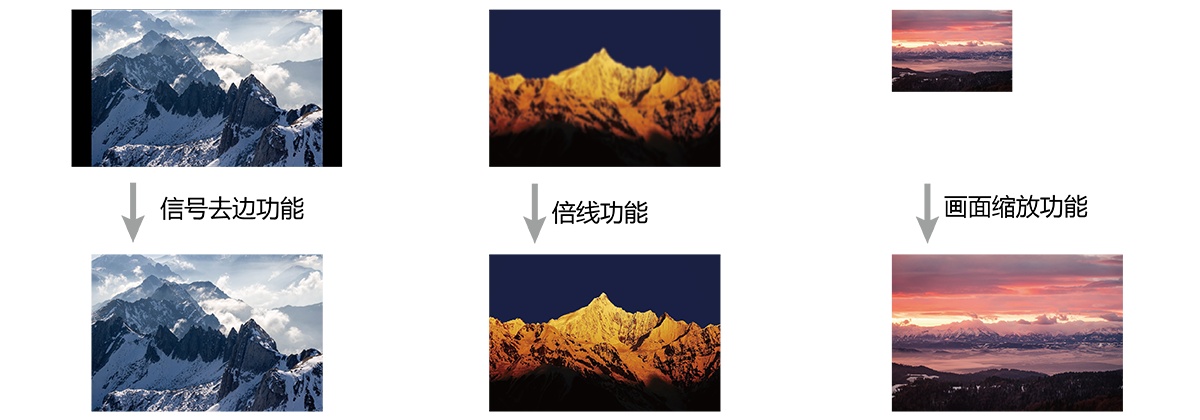

设备支持信号去边、倍线、信号缩放、EDID管理等功能一应俱全
| 产品型号 | MM5000-X闪电(Lightning)系列模块化无缝切换混合矩阵 |
| 信号采集 | |
| 输入板卡及信号支持 | 多种输入卡可任意组合：DVI-M、HDMI、Displayport、VGA、DVI、DualLink DVI、SDI、CVBS、HDBaseT、YPbPr/YCbCr、IP、光纤等。 |
| 其中： | |
| DVI-M通用接口可以通过无源转换接头支持HDMI、DVI、VGA、YPbPr、Cvbs任意一种信号输入 | |
| Displayport 1.2/HDMI 2.0卡支持4K@60Hz、8K@30Hz及自定义极高清分辨率 | |
| Displayport 1.1/HDMI 1.4b/Duallink DVI卡支持4K@30Hz及自定义超高清分辨率 | |
| 最大输入板卡数量 | 3块/1.5U；3块/2U；9块/3U；18块/8U；38块/12U；39块/18U；40块/26U |
| 输出卡 | |
| 输出信号支持 | 多种输出可选：DVI-I、HDMI 4K、Duallink DVI、HDBaseT、光纤等 |
| 最大输出板卡数量 | 2块/1.5U；2块/2U；5块/3U；10块/8U；20块/12U；20块/18U；40块/26U |
| 其他图像处理参数 | |
| 图像处理能力 | 支持任意矩形无缝切换拼接，支持输出重映射。 |
| 支持任意信号缩放及信号裁剪 | |
| 支持超高分信号分割功能（可选） | |
| 支持字符叠加 | |
| 控制参数 | |
| 网络控制 | 1个RJ－45接口。10M/100M自适应，支持开放API。支持iPad，Android，WebOS(PRO可选)控制 |
| 串口控制 | 2个RS－232，可以支持对外联的矩阵、屏幕等第三方设备的控制。 |
| 面板控制 | 支持脱机图形化触控屏控制，支持实时状态显示（可选） |
| 电气规范及可靠性 | |
| 工作电压 | AC输入100V~240V宽电压， 50/60Hz |
| 整机功耗 | 根据实际输入输出卡配置情况 |
| 工作温度 | 0-50摄氏度 |
| 工作湿度 | 15-85% |
| 操作系统 | 无操作系统纯硬件 |
| 启动时间 | 小于3秒 |
| 产品重量 | 根据实际配置 |
| 附件 | AC电源线、1.5m RS232串口线和2米RJ45网线、软件 CD |
