大视行业赋能系列｜MM8000 星辰 3U/5U 轻量化极高清拼接处理系统

一、产品基础概述

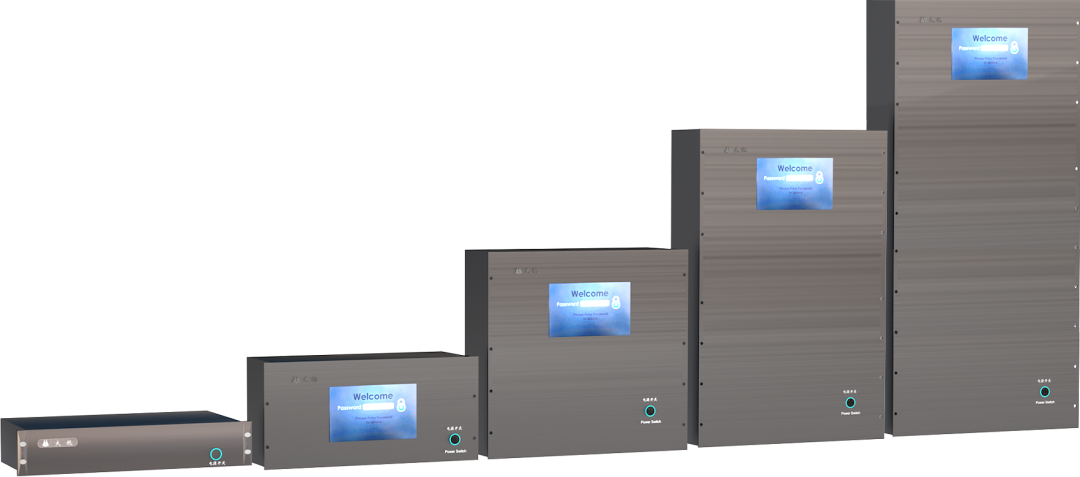

MM8000 星辰系列极高清拼接处理系统由上海大视电子自主研发，采用新一代超宽带宽背板搭配 FPGA 阵列并行处理架构，整机纯硬件运行、无操作系统，安全稳定无病毒隐患。产品线覆盖 2U、3U、5U、10U、16U、26U 多规格机架机箱，其中 MM8000-M3（3U）、MM8000-M5（5U）两款轻量化机型，精准适配中小型指挥中心、企业展厅、安防监控、小型仿真等场景，集成超高清信号采集、多层窗口漫游拼接、远距离光纤传输、专业色彩校正全套图像处理能力。

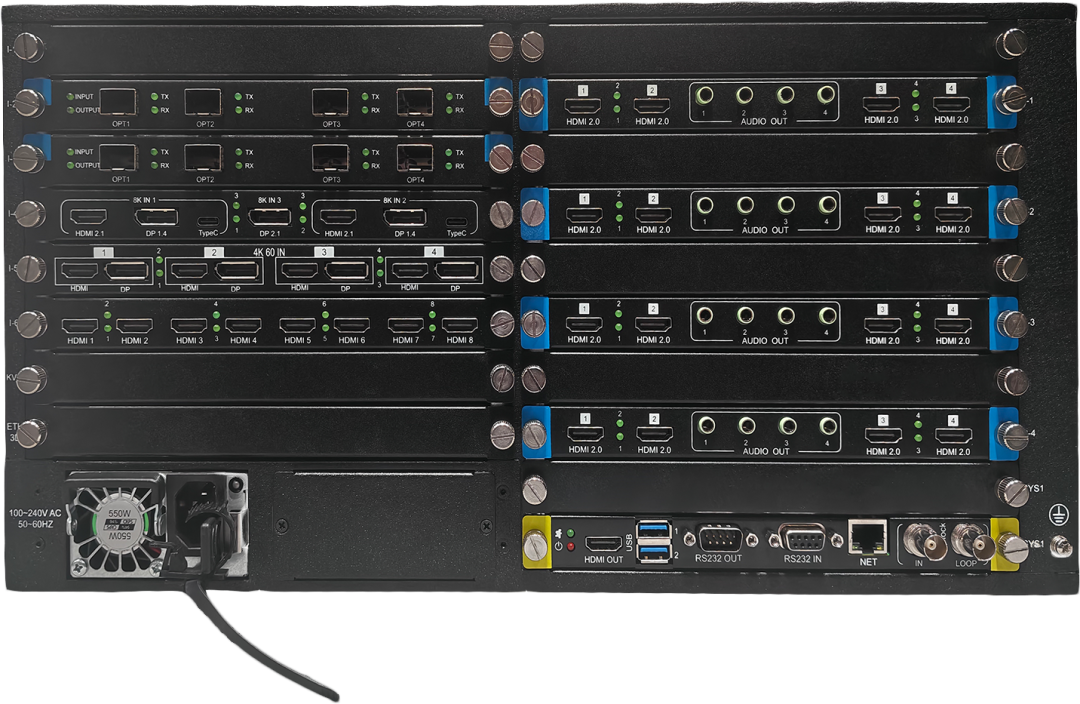

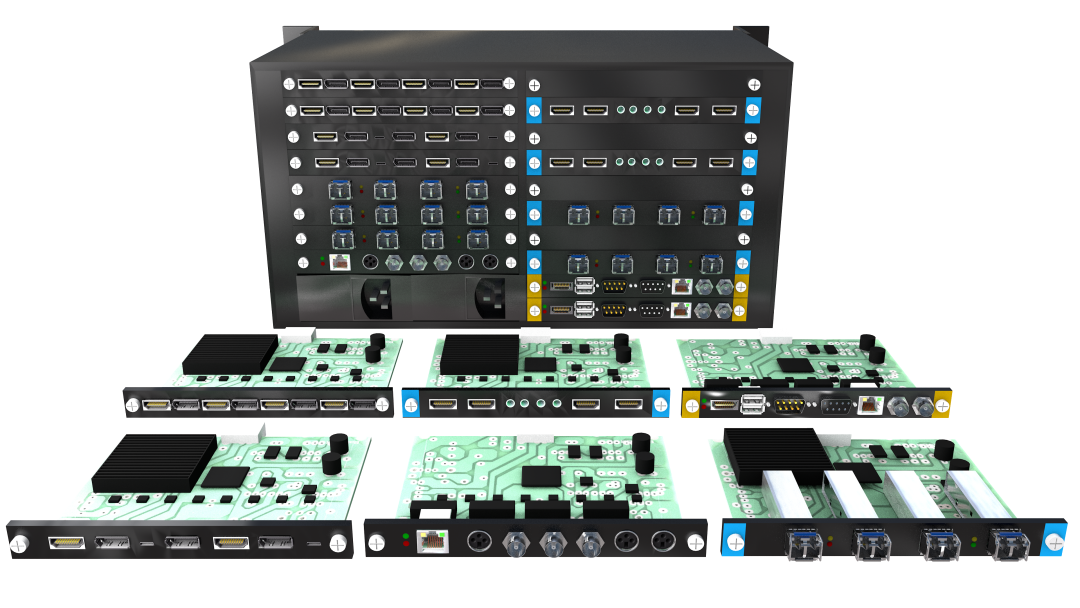

整机搭载电信级太比特交换背板与自研专利无损图像处理算法，原生支持 8K+/16K 超高清画面，兼容 DP2.1、HDMI2.1 全带宽高速接口，输出画面具备微秒级同步、毫秒超低延迟、超高刷新率优势；采用模块化插卡设计，输入、输出、控制板卡可自由选配，支持 HDMI、DP、Type-C、12G SDI、光纤、HDBaseT、IP 多路信号混合收发，内置 LDM 全链路色彩管理、硬件无缝切换、画面缩放裁剪、自定义 EDID、OSD 字符叠加等标准化功能。

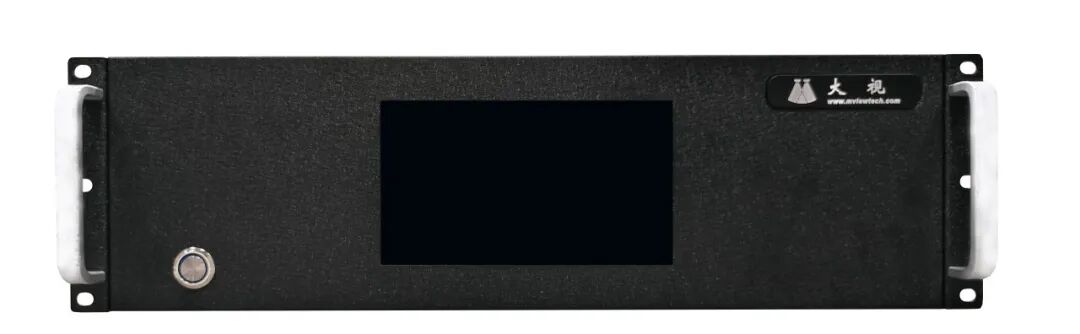

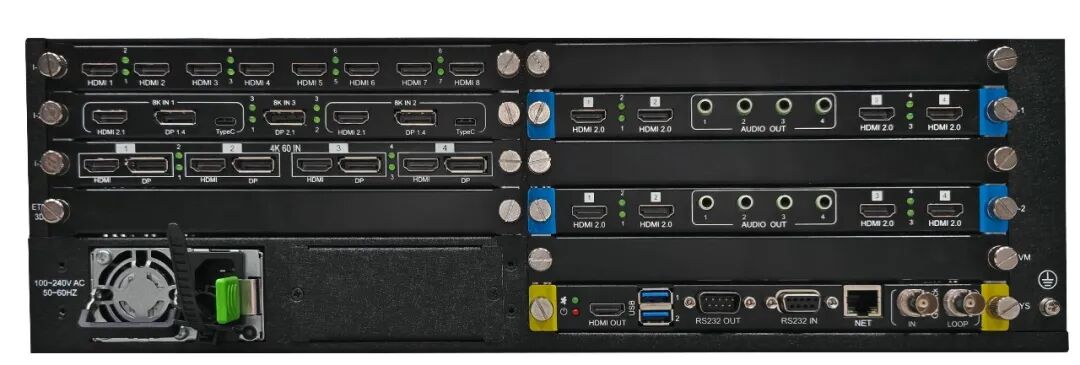

二、MM8000-M3（3U 机型）详细参数与特性

1. 机箱扩展能力

・板卡插槽：最大支持 3 张输入板卡、2 张输出板卡；

・信号接入上限：6 路 8K / 12 路 4K60 / 24 路 4K30；

・信号输出上限：8 路 4K60 / 16 路 4K30；

・图层性能：整机最多承载 24 个 4K 图层；

・LED 大屏带载能力：光纤输出端口：1.25 亿像素（8 光口）；RJ45 网口输出：3120 万像素（48 网口）。

2. 可靠性与配套配置

・电源配置：双冗余电源设计，满足 7×24 小时高稳定连续运行；

・KVM 坐席：支持 4K/8K 光纤 KVM 协作功能；

・控制接口：标配 1 路 1G RJ45 网口、2 路 RS232 串口、前置触控面板，支持 Web 远程操控、国产化麒麟系统适配、鼠标直控大屏、API 二次开发；

・电气标准：AC 100V~240V 宽电压输入，工作环境温度 0~50℃，湿度 15%-85%。

3. 适用场景

适合小型安防监控室、企业小型展厅、单套 4K/8K 产品演示、中小型教学仿真、轻量化小尺寸 LED 屏项目；多用于信号通道数量不多、无需 7×24 小时不间断运行、无远程坐席协作需求的轻量化超高清显示项目。

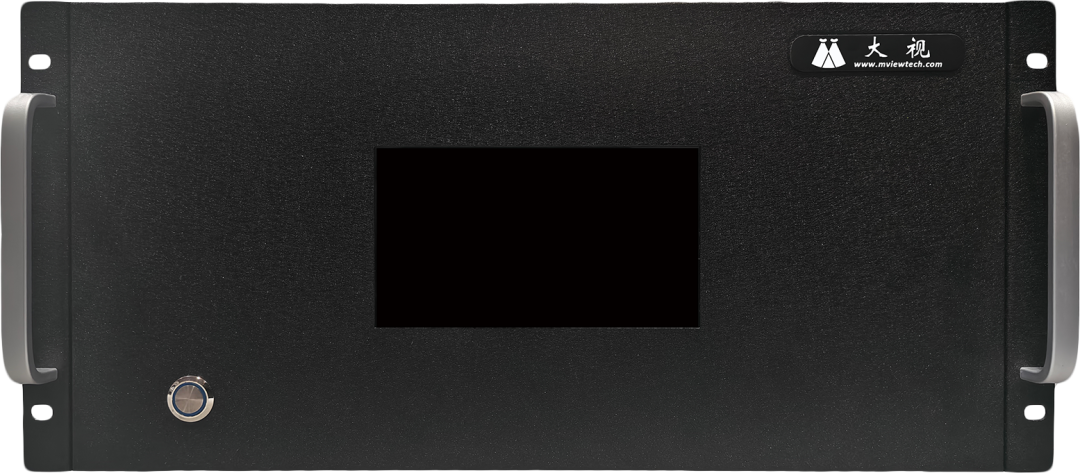

三、MM8000-M5（5U 机型）详细参数与特性

1. 机箱扩展能力

・板卡插槽：最大支持 6 张输入板卡、4 张输出板卡；

・信号接入上限：12 路 8K / 32 路 4K60 / 48 路 4K30；

・信号输出上限：16 路 4K60 / 32 路 4K30；

・图层性能：整机最多承载 48 个 4K 图层；

・LED 大屏带载能力：光纤输出端口：2.5 亿像素（16 光口）；RJ45 网口输出：6240 万像素（96 网口）。

2. 可靠性与配套配置

・电源配置：双冗余电源设计，故障自动切换，满足 7×24 小时高稳定连续运行；

・KVM 坐席：原生搭载 4K60/8K60 无损低延迟光纤 KVM，实现机房与操作台人机分离远程操控；

・控制架构：可配置双系统控制卡互为备份，拓展 Genlock 帧同步、3D 立体同步功能；

・全功能兼容：完整搭载全套图像处理功能，支持 25G 光纤直连 LED 大屏、WDM 单纤传输，可输出 120Hz~960Hz 超高刷新率立体仿真画面。

3. 适用场景

适配中小型指挥调度中心、工业仿真系统、大型企业展厅、中型安防监控平台、虚拟拍摄、医疗级影像显示；适用于需要远程坐席管控、7×24 小时不间断值守、对供电稳定性有冗余要求的各类超高清拼接项目。

四、3U 与 5U 通用五大核心优势

1. 极高清信号全覆盖

兼容 DP2.1（80Gbps）、HDMI2.1（48Gbps）全带宽接口，向下兼容 DP1.4、HDMI2.0；单卡支持双 8K 同步输入，单输出通道可开启 2 个 8K60 窗口或 12 个 4K 窗口，8K/16K 画面无损处理，无撕裂、无丢帧。

2. 一体化多功能集成

单台设备整合拼接处理、光纤矩阵、KVM 协作、综合管控多重功能，无需多台设备级联，简化机房布线；光纤最远支持 20km 无损远距离传输，有效降低长线电磁干扰。

3. 高精度画质与同步表现

搭载 LDM 全链路像素级色彩校正技术，支持 10bit、12bit Deep Color 与 HDR 互转；Stereo Master2.0 立体处理引擎实现输出端口微秒级同步、画面毫秒级延迟，完美适配立体仿真、VR 配套显示场景。

4. 灵活丰富画面处理工具

支持窗口自由漫游、画面无级缩放、多层画中画、信号黑边裁切、硬件无缝切换、倍频倍线画质增强，同时支持自定义 EDID，兼容各类非标显示屏，附带 OSD 自定义字符叠加功能。

5. 多平台便捷操控方式

前置触控液晶屏支持本地脱机调试；兼容 Web 网页端、国产麒麟 / 红旗操作系统；支持鼠标键盘直连大屏操控；海量预设场景一键调取，开放 API 接口可对接第三方调度平台。

五、3U 与 5U 机型核心差异对比

1. 1.扩展规模：3U 最多 3 张输入卡、2 张输出卡，信号承载通道有限；5U 整体规格扩容一倍，可配双备份控制卡，可接入更多 4K/8K 信号，驱动更大尺寸 LED 拼接大屏。


2. 2.项目定位区分：3U 主打轻量化，小规模会议室，中小规模多媒体厅；5U 面向中型专业调度、工业仿真、远程坐席管控等高要求专业项目。

3. 3.大屏带载性能：5U 光纤、网口 LED 像素带载量均为 3U 的 2 倍，可驱动更高分辨率超大 LED 显示屏。
